产品特性：
- 整体工件量测
- 偏心偏摆一次检出
- 表面粗糙度检出
- 工件平面度检测
- 垂直度偏心距测量
- 偏摆偏心角度标示

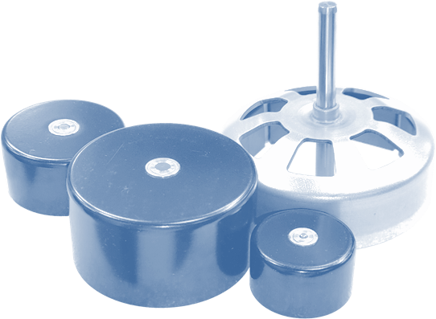

- 适用铁壳, 轴流扇, 横流扇
- 最大摆幅 10.0 mm
- 感测器精度 1.0 μm
- 工件偏心偏摆量测－高解析度雷射位移计可以准确地同时测量工件的偏心及偏摆量
- 粗糙度、平面度、垂直度－通过精密演算法析出各种扇叶成形时可能的问题
- 垂直度及轴心歪斜－偏摆测量同时检出轴心垂直度及其倾斜的角度
- 显示工件歪斜幅度及角度－工件倾斜幅度及角度是模具修改的基本依据，仪器自动指引修模方向
- 偏心距及轴心偏移－径向测量检测出轴心与转子中心偏移的距离
- 显示工件偏移幅度及角度－轴心偏移幅度及角度是模具修改的基本依据，仪器自动指引修模方向
- 横流扇叶尖偏摆测量－高精度测量演算法能正确地检出横流扇叶尖的偏摆量
- 轴流扇叶尖垂直度测量－轴流扇叶非连续面叶片可测得扇叶叶尖细微断裂瑕疵
- 非接触式位移检测－非接触式高解析度雷射位移计没有负载效应，更能真实反映工件偏摆偏心
- 适用多种风扇材质－高阶位移感测器适用于多种材质，例如塑料、铝金属、半透明压克力工件
- 适用多种半径工件－简易调整机构，适用多种半径的工件直径范围：50 - 100 mm
- 高度调整，上下零点位置设定－广阔范围机构调整，适用各式高度的工件高度范围：1 - 50 mm
- 精密夹具，高精度，高重现－模组化设计，更换治具更方便，防尘防水使用寿命更长
- 适用多种轴心－一机多用途，多种轴心模组化设计，使用更弹性，轴心直径范围：3.0 - 8.0 mm
- 分析工件上下跳动原因－精密演算法解析出原始资料中的工件平面度以及垂直度的资讯
- 禁区排除凹陷表面估测垂值度－运用工件表面部分平整区测得垂直度与偏摆度
- 最高、最低、最近、最远点标示－图形标示工件轴向偏摆的最高与最低点、径向摆幅的最近与最远点
- 倾斜角度的方向－垂直度的角度及图形化显示、倾角角度数值显示
- 多种测式报告格式输出－测量数据格式化报表输出，可自订Logo及标签
- 二维条码生产履历管理－条码Barcode生产履历管理，避免人为错误，提高生产履历管理正确性及可靠性
- 统计表 & 资料库－生产数据可视化，品质管理数据化，品质没烦恼
- 批量统计图表－测量资料自动记录，统计汇整为有用的资讯，更利于品质管理
- USB 随插即用－USB介面支持热插拔和即插即用，机器设备安装维护更方便
- USB 3.0 高速传输－高速传输以即时显示偏摆测量产生的大量资讯
软体操作简单, 偏心偏摆一次检出
- 图形化显示偏摆偏心
- 偏摆偏心角度自动标示
- OK / NG 自动判定
- 倾斜偏心角度显示
- 表面粗糙度显示
- 工件平面度检示
- 分析出轴心垂直度偏心距
- 纪录及统计来料
- Excel 格式统计输出
- 繁/简/英 三种语言显示

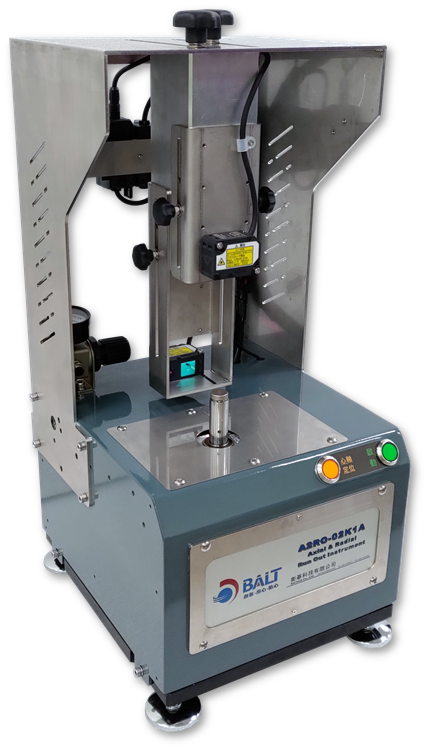

| A2RO-02K1A Non-contact Axial & Radial Run-Out Instrument | |
| 工件直径范围 | 50 mm – 100 mm |
| 工件高度范围 | 1 – 50 mm |
| 最大工件重量 | 100 g |
| 工件轴心范围 | 3.0 – 8.0 mm |
| 适用工件样式 | 铁壳、轴流扇(轴向)、横流扇(轴向) |
| 偏摆测量范围 | 10 mm |
| 雷射感测器最小解析度 | 1.0 μm ( 0.000001 m) |
| 适用工件材质 | ABS/塑料/铝 |
| PC 连接介面 | USB 3.0 |
| 适用作业系统 (OS) | WinXP/Win8/Win10 |
| 外观尺寸(L x W x H) | 265 x 300 x 600 mm |
| 机器重量 | 约 35.0 kg |
| 电源供应 | 200 - 220V (单相, 50 / 60 Hz) |
| 气压源 | 5.0 – 6.0 kg/cm2 |
| 环境温度 | 10 – 60 ℃ |
| 环境湿度 | 25 - 80% |
