AB-01 Auto Balancer 砂輪自動平衡系統

  • 首頁
  • 產品介紹
  • 依功能別
  • 精密量測 - Precise Instrument

產品介紹

  • 立式平衡機 - Vertical Balancing Machine
  • 卧式平衡機 - Horizontal Balancing Machine
  • 全自動平衡機 - Automatic Balancing Machine
  • 精密量測 - Precise Instrument
  • 感測器 - Sensors

產品特性:

  • 不需停機立即平衡
  • 30 秒快速自動平衡
  • 創新無碳刷無耗材設計
  • 平衡最高轉速 6,000 RPM
  • 平衡補償能力>2000g*cm
  • RS485 通訊控制介面
  • 延長砂輪及主軸壽命
  • 修砂或換砂後直接平衡
  • 線上研磨品質監控警報
  • 磨床撞機即時保護
  • 減少砂輪安裝時間

  • 雙伺服馬達平衡控制-內建雙組微型伺服馬達及DSP控制電路,根據不平衡量的位置自動調整平衡塊的位置, 達到快速平衡
  • ​高解析度編碼器-伺服馬達搭配高解析度編碼器,平衡調整可達0.01度,藉由高效能演算法,平均平衡修正速度小於30秒
  • 高靈敏度工業級加速規​-工業級不平衡感測器讓平衡儀更能精準地測量到砂輪的不平衡, 平衡校正有更佳可靠度
  • 平衡最高精度可達 0.01um- 內建最先進現代化DSP處理器, 讓平衡最佳可達0.01um(p-p)​
  • 多點RS485 interface輸出-內建RS485通訊介面, 與HMI控制器連線控制更方便
  • DI / DO 數位 PLC 介面-PLC與AB-01間可藉由數位DIO介面建立起溝通管道



  • 全自動數位化控制-數位化微電腦全自動控制軟體,自動根據工件的不平衡位置,自動計算最佳的動平衡補償方式,並控制伺服馬達,快速達成動平衡修正

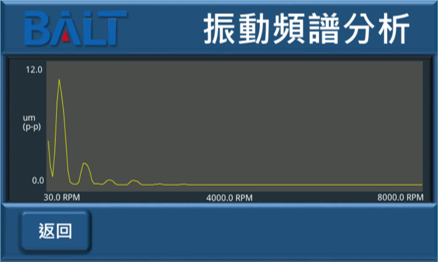

  • 振動頻譜分析-振動頻譜可協助改善加工品質,並藉由頻譜資訊可得出加工參數,進而可達成虛擬加工品質測量,讓工業4.0實施展開更容易,振動頻譜也可以作為設備預知保養的重要依據
  • AI智慧化控制軟體-HMI版本內建AI智慧化控制軟體, 在AI智慧軟體模式會自動收集系統學習機器設備參數,初學者不必研讀複雜的使用手冊並能讓AB-01自動平衡系統達到最佳的性能.系統配備多種預設功能,讓用戶不用撰寫程式也能快速上手

砂輪線上動平衡校正的重要性

  • 大幅改善研磨工件的面粗度,平坦度,平行度,真圓度,圓筒度,真直度和尺寸公差
  • 可降低研磨砂輪的燒傷,裂損,加工變質等品質異常現象及延長工件壽命
  • 降低加工時低頻工作噪音及延長砂輪和修整裝置的壽命
  • 提高研磨加工精度,穩定性和批量一致性(CPK值)
  • 確保磨床主軸與軸承壽命, 延長磨床維修間隔, 降低磨床及砂輪維修成本

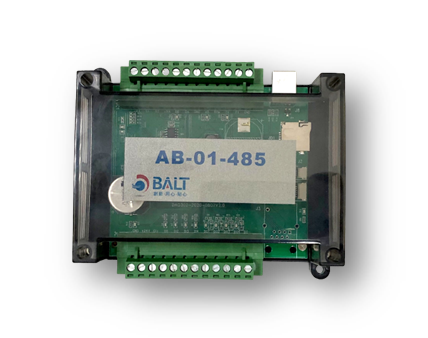

AB-01-485 Controller Grinding-Wheel Balancer
Communication Protocol One RS485 Modbus
Balancing Head Interface One Digital Control channel
Accelerometer Channel One analog channel
Maximal Resolution 0.01 um(p-p)
IEPE analog interface 24V (4mA)
Vibration  Sensor Piezo Accelerometer
Sampling Rates(S/s) up to 23K
Resolution(Bits) 24 bits
ADC Type Sigma Delta
PLC interface DI 2 channels
PLC interface DO 2 channels
Supports USB 2.0 Plug & Play
Power Consumption Typical: 24V @ 2.5A(max.)
Power Requirement DC 22V - 26V
Operating Temperature  0 ~ 55°C (32 ~ 131°F)
Operating Humidity 10-90%RH, non-condensing
Dimension(L x W x H) 125mm x 110mm x 40mm
Weight  200 grams

※Changes to appearance and specifications are subject to change without notice.

Ordering Information

  • AB-01H -- Balancing Head
  • AB-01-485  -- DSP Controller

AB-01H 平衡頭平衡補償能力

左右滑動看表格
機種型號 外殼尺寸 重量 補償能力(g*cm
AB-01H-2000 128 1.2Kg 2,000
AB-01H-4000 128 2.2Kg 4,000

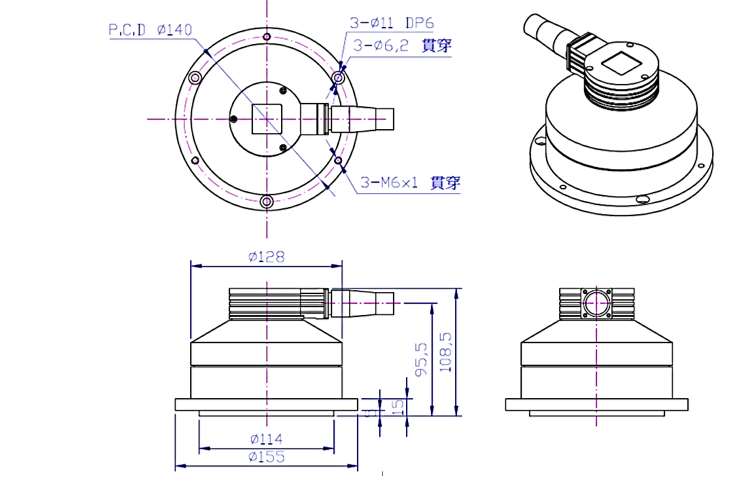

AB-01H 平衡頭外觀尺寸圖

取消連結


AB-01-485 控制器示意圖


AB-01-485 控制器 連接示意圖
