BT-4300 自動雙面去質量平衡機

  • 首頁
  • 產品介紹
  • 依功能別
  • 全自動平衡機 - Automatic Balancing Machine

產品介紹

  • 立式平衡機 - Vertical Balancing Machine
  • 卧式平衡機 - Horizontal Balancing Machine
  • 全自動平衡機 - Automatic Balancing Machine
  • 精密量測 - Precise Instrument
  • 感測器 - Sensors
BT-4300 , 自動雙面去質量平衡機 , HAIMER 刀桿動平衡校正機, TD-2009進階型刀具動平衡機, TD-2009舒適型刀具動平衡機, HAIMER 刀桿動平衡校正機, TD-2010全自動刀具動平衡機, TD-800大尺寸用動平衡機

產品特性:

  • 雙平面平衡測量及自動修正
  • 雙工位同時運行產能加倍
  • 高速切削Cycle time更短
  • CNC四軸同動去質量機
  • 全機伺服控制系統
  • 切削自動去毛邊
  • 工業 4.0 產業升級
  • 高精密轉子平衡校正
  • 金屬材質轉子自動平衡
  • 自我診斷快速排除故障

BT-4300 , 自動雙面去質量平衡機
  • 雙工位工作站設計產能加倍-動平衡工位與減質量工位同時運行減少一半的 Cycle Time 產能及產出加倍
  • 雙工位資訊互聯,優化生產排程-自動雙工位交握協定自動排程,減少工時增加總產出率,機器設備產能達到巔峰​

BT-4300 , 自動雙面去質量平衡機
  • 四軸 CNC "鑄造+研磨" 機身-鑄造設計剛性強度加倍,研磨加工精度加倍,適合多種材質的工件,鐵,鋁,銅,ABS等材質
  • CNC 滾珠螺桿+精密滑台設計-螺桿+滑台設計,定位精度提升同時去質量正確性提高,去質量正確性百分百​​

BT-4300 , 自動雙面去質量平衡機
  • 雙平面平衡測量 -高精度雙面臥式平衡機,一次測得雙面不平衡角度及數值,大幅提升產能
  • 自動雙面修正不平衡量-同一工位雙面去質量,少一個工位少一次的搬運,雙面減質量產出率加倍

BT-4300 , 自動雙面去質量平衡機
  • 精度臥式平衡工站-雙精密滾輪臥式支撐設計,工件的上下料更便利,可拆換式滾輪製具,換線速度也更快​
  • 高智能化(AI)平衡機軟體​-平衡運算採用最先進的DSP技術,自動排除振動干擾,確保去質量工站與平衡工站同時運作​​

BT-4300 , 自動雙面去質量平衡機
  • 標準件校正,國際追朔,正確保證-儀器標準件可隨時檢驗機器設備的正確性,以確保量測數值的可靠性
  • 機台驗證更方便-多種規格標準件,讓機台檢驗更便利,量測品質無煩惱

BT-4300 , 自動雙面去質量平衡機
  • 雷達圖指引,視覺化顯示-圖形化雷達顯示測量數值,讓數據可視化,操作員可容易讀取測量結果
  • 適用於加質量或減質量-平衡機軟體依工件的需求不同,可選擇加質量平衡方式或減質量平衡方式

BT-4300 , 自動雙面去質量平衡機
  • 全機伺服馬達驅動 -最新伺服馬達驅動技術+高解析度編碼器CNC定位最小精度可達 5um​
  • 整機節能設計-伺服驅動是藉由PWM控制方式的改善,使能源使用效率更高

BT-4300 , 自動雙面去質量平衡機
  • 直截式高速精密主軸-高精度,高穩定,高剛性,高效率是直截式主軸最大優點,智慧軟體驅動,去質量一百分
  • 無皮帶主軸維護沒煩惱-直截式主軸驅動更有效率,沒有皮帶維護沒煩惱,主軸轉速可設定使用範圍更廣泛

BT-4300 , 自動雙面去質量平衡機
  • 自動分量及分孔運算-藉由自動分量運算,能自動避開無法去質量的位置角度,確保每次的去質量是有效用
  • 弧形面質量自動調整-根據工件的外型及半徑,配合切削刀具的直徑,自動找出最佳去質量的面積及深度​

BT-4300 , 自動雙面去質量平衡機
  • 動平衡數學模型建立-內建數位數學模型,平衡修正前先藉由數學模型確立質量分布,可大幅度改善去質量的速度與精度​
  • 質量與角度分量計算​-藉由分量計算能確保鐵殼原有磁路特性及平衡等級,同時外觀也更平整

BT-4300 , 自動雙面去質量平衡機
  • 3D 立體平衡修正模擬-四軸CNC去質量機可適用各種不同工件的需求,藉由不同的軟體設定能自動調整平衡修正方式​
  • 曲面外型去質量修正-CNC內建自動尋邊裝置,自動感知工件外型的邊緣,同時自動補償動平衡修正數據

BT-4300 , 自動雙面去質量平衡機

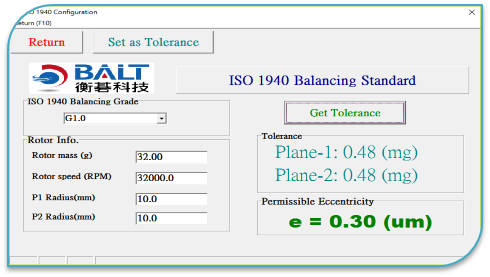

  • ISO1940 國際標準-平衡機軟體符合ISO1940國際標準,測量結果依據國際標準自動判定 OK/NG
  • 內建 ISO1940 計算機-平衡機內建ISO1940計算機,根據工件的外型及特性隨時試算允收

BT-4300 , 自動雙面去質量平衡機
  • 數據上傳 e-tracing-生產數據與雲端伺服器密切連結,生產資訊即時且透明化,大量數據AI分析優化生產更有效率
  • Barcode 條碼管理-條碼追朔管理,生產零件的品質可得到百分之百管控, 品質可靠度最佳​

BT-4300 , 自動雙面去質量平衡機
  • 自動切削修正不平衡量​-CNC根據平衡機測得之數據自動尋找最佳切銷路徑,用最短的時間完成動平衡修正
  • 自動運算深度及角度-經由嚴謹的數學模型分析,CNC可自動計算最佳去質量深度及位置​

BT-4300 , 自動雙面去質量平衡機
  • 自動集塵回收裝置-高效能回收裝置,自動回收削料,1000L 大型回收桶清潔及維護更便利
  • 集塵智慧軟體驅動-配合智慧平衡機軟體驅動,自動開啟及關閉集塵電源,節能效率更高

BT-4300 , 自動雙面去質量平衡機

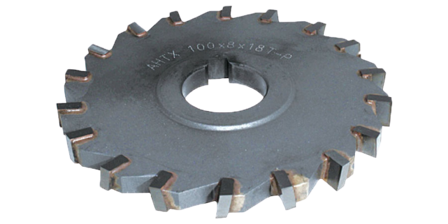

  • 高效能側削刀具-專屬控制系統搭配專用切削刀具,工件去質量外型更完美,品質更穩定​
  • 專屬刀具管理系統​-軟體自動管控刀具的使用壽命,適時地提示刀具警示訊息,確保工件的良率百分

BT-4300 , 自動雙面去質量平衡機
BT-4300 , 自動雙面去質量平衡機
  • 軟體操作簡單,不是平衡專家也容易上手
  • 單/雙/三 面測量顯示
  • 加質量或減質量彈性應用
  • Go/No Go 自動判定
  • 圖形化雷達顯示
  • ISO1940 國際規範允收標準
  • 紀錄及統計來料, Excel 格式報表輸出
  • 背景環境檢查,即時監督及檢查外界環境干擾

BT-4300 , 自動雙面去質量平衡機
BT-4300 , 自動雙面去質量平衡機
  • 統計表 + 資料庫-統計功能讓生產數據可視化,生產品質管理數據化,品質沒煩惱
  • 批量統計圖表-自動資料紀錄,統計彙整,讓資料變為有用的資訊,更利於品質管制

 BT-4300外觀尺寸圖
BT-4300 , 自動雙面去質量平衡機

左右滑動看表格
BT-4300 Specifications
工件直徑範圍 30mm – 200mm
工件高度範圍 20mm – 100mm
最大切削深度 10mm
最大切削角度 60 degree
切削主軸 直截式
切削主軸轉速 800 - 2500 RPM
Feeding speed < 10.0 mm / second
Positioning speed < 50.0 mm / second
Cutter Diameter 50 - 105.0 mm
Cutter Thickness 1.0mm - 10.0 mm
Angle accuracy <   +/- 1.0 degree
URR > 95%
Umar < 0.1um
Accuracy ISO1940 G1.0
Mechanical  size (L x W x H) 200cm x 234cm x 120cm
CNC 4 axis Servo Controller

Note : the value depends on real application.
※Changes of appearance and specifications are subject to change without notice.
